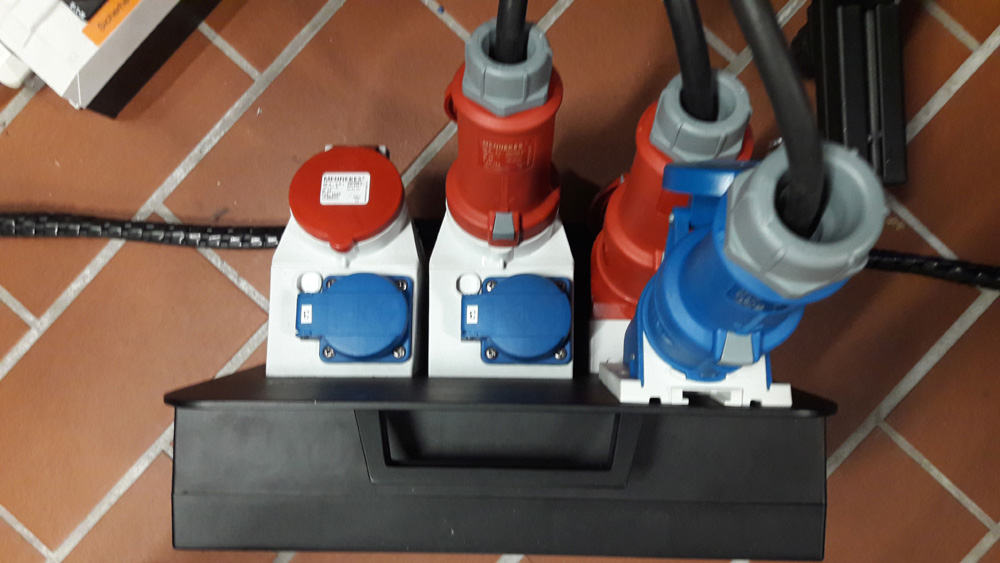

Einspeisung 400V 16A 3Ph

 Netzteilbox Steuerspannungen 36, 24, 12, 5 Volt mit 230V Eingang

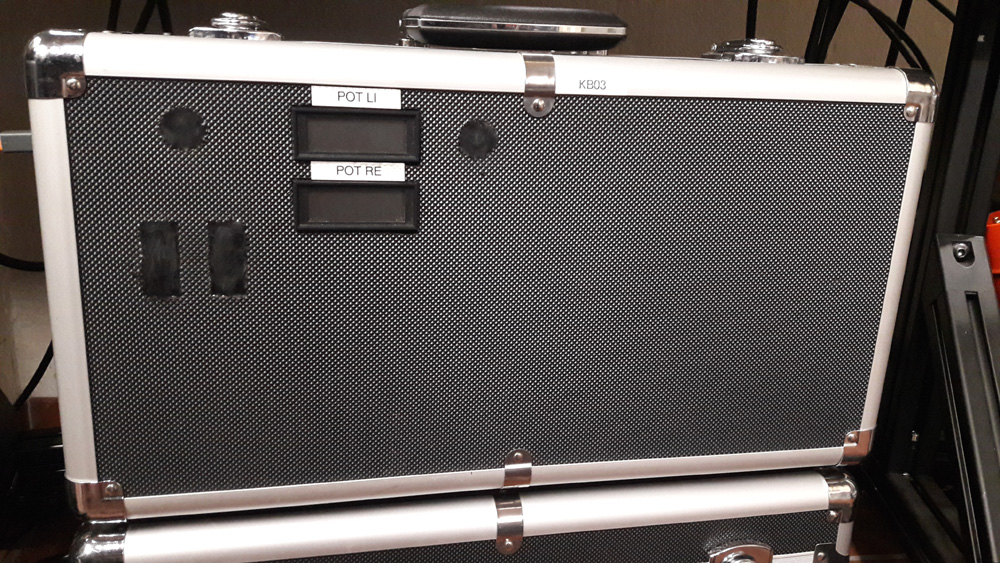

Bewegungssteuerung Steuerteil

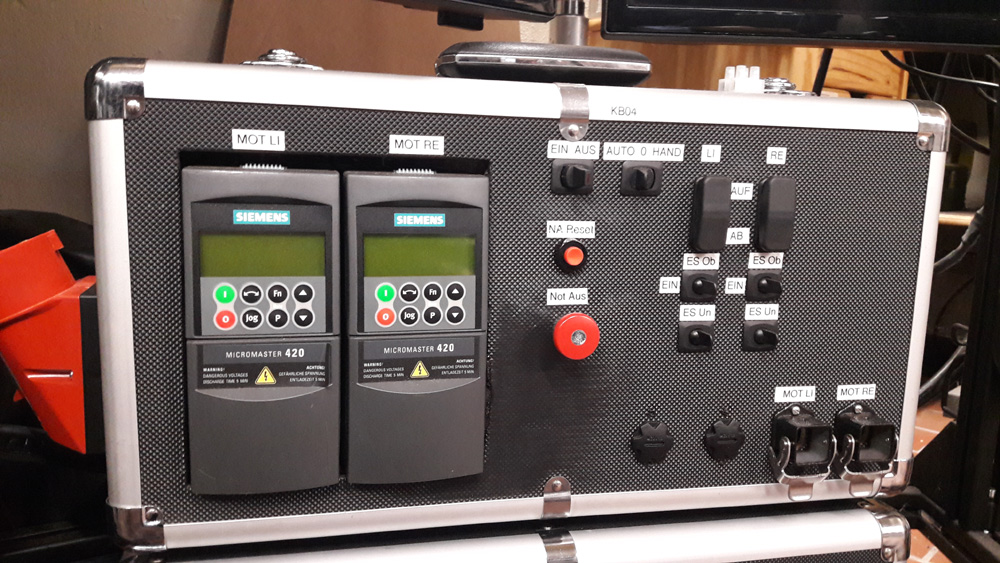

Bewegungssteuerung Leistungsteil mit 2 Frequenzumrichter 400V Eingang

Bei der Hardware rund um den Simulator hatte ich Sicherheit und Zuverlässigkeit nach ganz oben gesetzt. Die Einspeisung erfolgt über einen 400V 16A 3Phasen Anschluss. Drei verschiedene Fehlerstromschutzschalter versorgen die einzelnen Komponenten. Schalter1 versorgt die PCs und Monitore, Schalter2 die Frequenzumrichter, Schalter3 die Netzteilbox, jeweils auf die Auslösecharakteristik abgestimmt. Am Simulatorsitz gibt es nur ungefährliche Kleinspannungen.

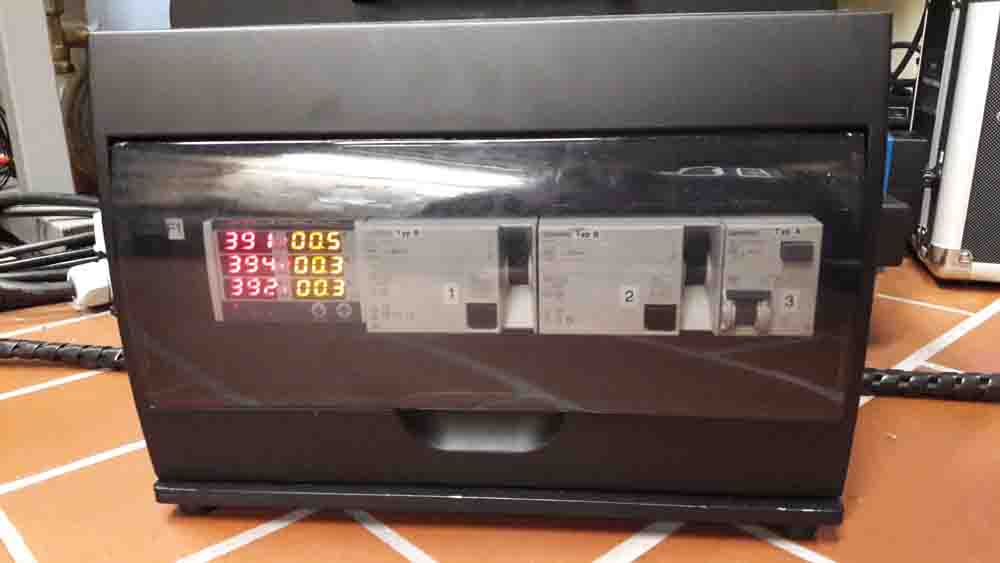

Im Einspeisefeld wurde zur Kontrolle eine Spannung/Strom Anzeige eingebaut. Die 12 Monitore werden über einen 400V 3Ph Verteiler eingespeist. Die Netzteilbox liefert alle benötigten Kleinspannungen 36V für die Endstufen, 24V für die Usb Hubs, 12V für Touchscreen, 5V für Usb/Controller. Alle Ausgänge haben zur Kontrolle eine Spannung/Strom Anzeige.
