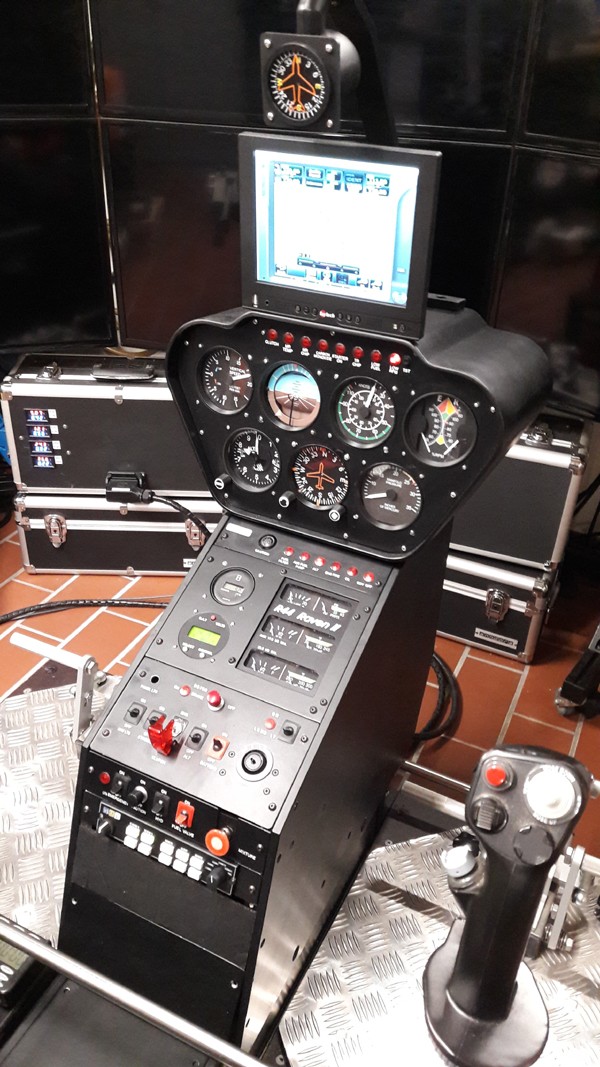

Mittelkonsole Motor-Instrumente-Schalter

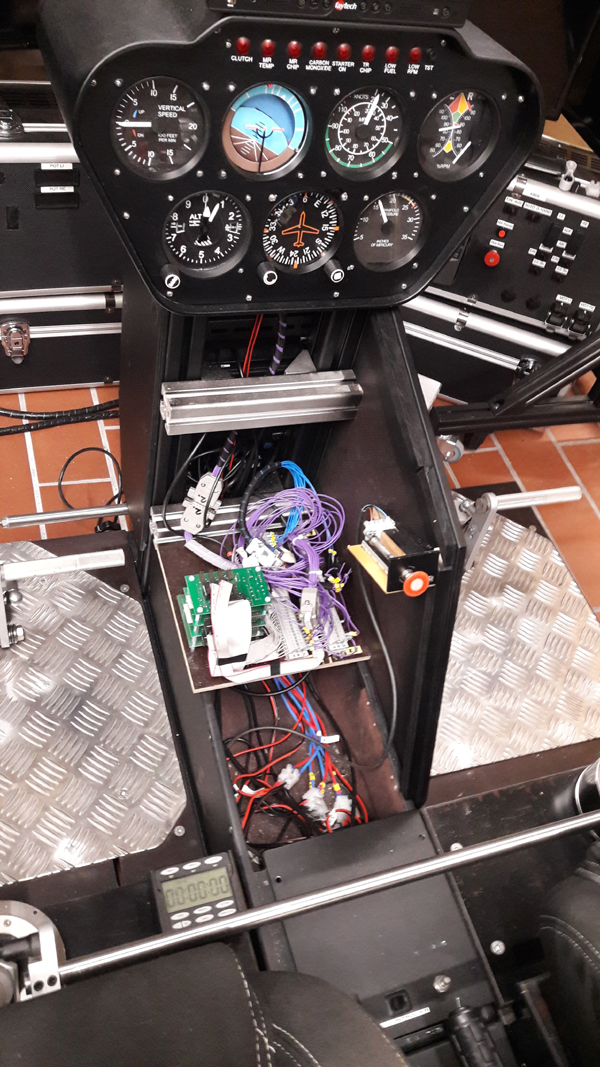

Die Mittelkonsole wurde seit Beginn mehrfach umgebaut. Das sollte der finale Stand sein... 02/2019. Hergestellt aus 9mm Siebdruck-, 3mm HDF- und 3mm Alu-Platten. Im Inneren (Mitte Unten) befindet sich der Itra-Controller für alle digitalen Ein- uns Ausgänge. Alle Verbindungen zu den Leds, Schaltern und Tastern wurde über Klemmleisten und D-Sub Stecker hergestellt, so ist ein Ein-/Ausbau der Module einfach. Der Controller kommuniziert über SimConnect direkt mit dem Server.

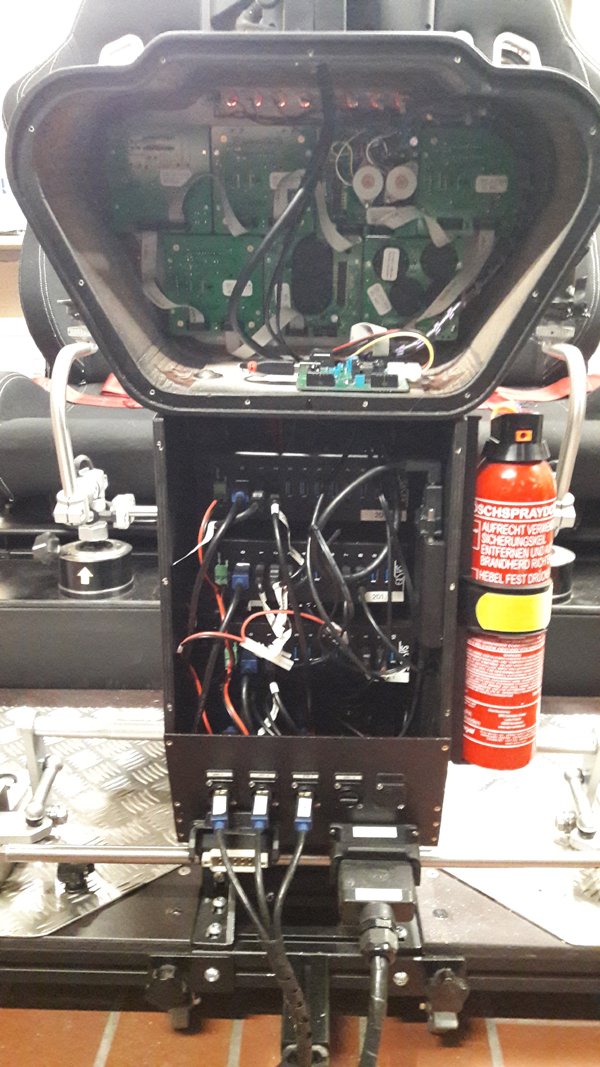

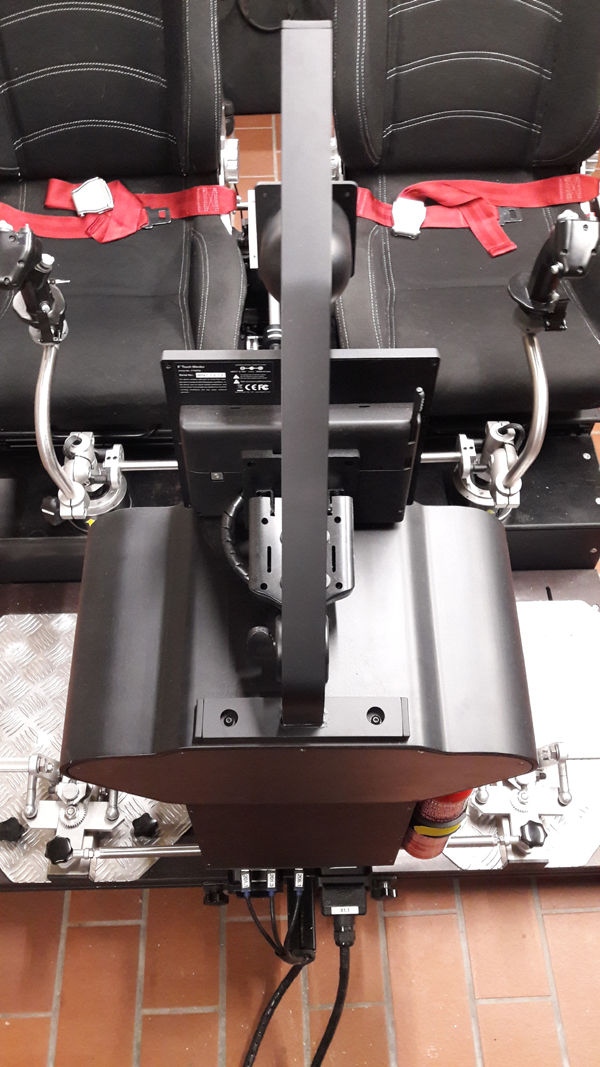

Auf der Rückseite sind im Inneren drei aktive Usb Hubs mit externer Stromversorgung. Hier sind alle Usb Geräte angeschlossen. Eine Usb Grafikkarte versorgt den 8Zoll Touchmonitor, der das Navigationssystem Garmin GTN750 darstellt. Von Außen gibt es nur drei Usb Verbindungen zum Server/Slave1 und die Kleinspannung Verbindung zur Netzteilbox.

Im oberen Cockpit ist der Flightillusion-Controller mit eigenem Bus für alle analogen Instrumente. Nach einigen Versuchen mit anderen Instrumenten habe ich mich für diese, recht teuren, Instrumente entschieden. Diese funktionieren bei mir sehr gut und erlauben eine umfangreiche Konfiguration. Der Controller kommuniziert mit dem Slave1 über Usb, der wiederum mit dem Server über Netzwerk.

Links außen ist ein Feuerlöscher, der ist keine Simulation, der ist "Echt"...
